Instalación de alarma con apertura del cofre a distancia. por damobe


Bueno, ya tengo instalada la alarma en mi satelis, con la apertura del cofre también.

La alarma hay que conectarla al empalme donde se conecta la apertura del cofre (original)

Tomo fotos del compañero pedritowallas para explicar mejor el brico ok

Fotos del conector de la satelis.




Este conector trae estos cables.

Azul - Apertura del cofre.
Verde - Negativo.
Amarillo - Tengo entendido que es la antena.
Gris/Rojo - Toma de +12V
Gris/Negro - luces de freno, con la moto parada, no circula corriente, y si le damos +12, se encienden las luces de posicíon y el cuadro hace el chequeo. Con la moto en marcha, este cable pasa a dar +12 v.

El conector de la alarma.

Casi tos son iguales, lo normal es que traigan 8 cables + 2 cables para la sirena y a veces trae otro cable mas negativo con terminal.

Rojo - Positivo +12.
Negro - Negativo.
Amarillo - Intermitentes.
Amarillo - Intermitentes.
Azul - Se utiliza para poner la moto en marcha a distancia, da un pulso de +12.
Marrón - Para apagar la moto.
Rosa - Para apagar la moto.
Gris - Para apagar la moto.

Como no utilizo lo de poner la moto en marcha y pararla hay cables que quedan sin utilizar.

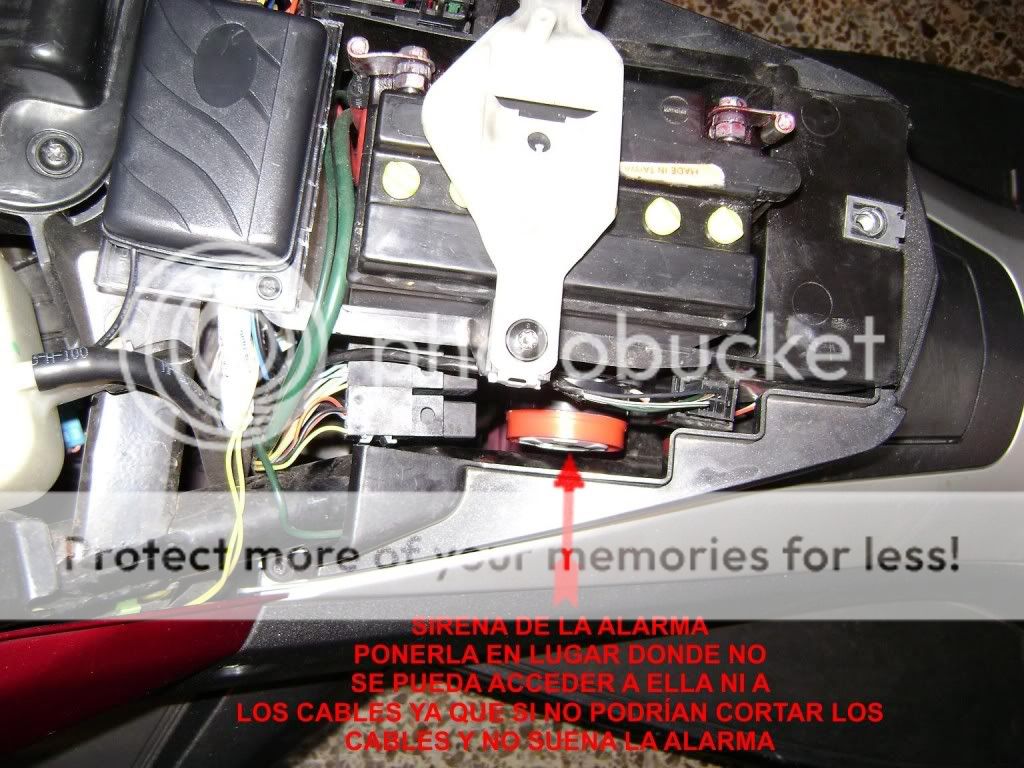

Así lo he conectado yo. Le he puesto un interruptor al positivo para desconectar totalmente la alarma cuando no use la moto durante mucho tiempo.

Del enchufe de la moto que mostraba antes:
Rojo de la alarma --> gris-rojo del conector.
Negro de la alarma --> verde del conector.
Azul de la alarma --> azul del conector.

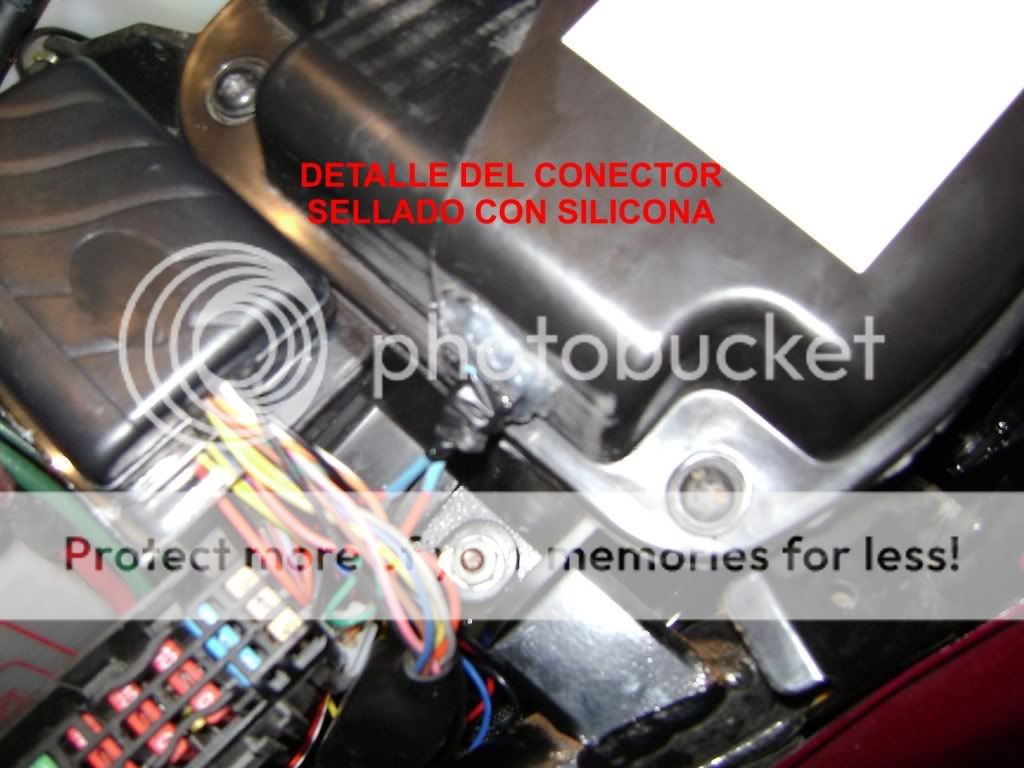

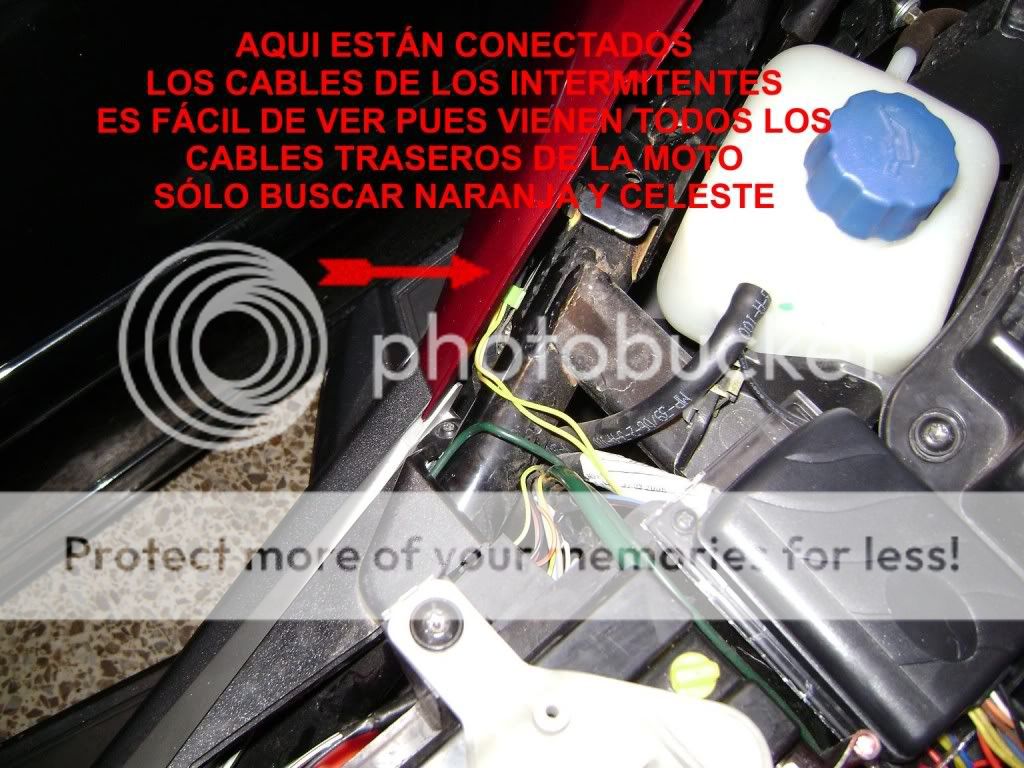

He buscado los cables de los intermitentes, pasan muy cerca como se muestra en las fotos, sólo conectar con unas piezas de conexión rápida.
Amarillo de la alarma --> naranja de la moto.
Amarillo de la alarma --> celeste de la moto.

Los cables rosa, marrón y gris se quedan sin conectar.

Ahora las fotos.
